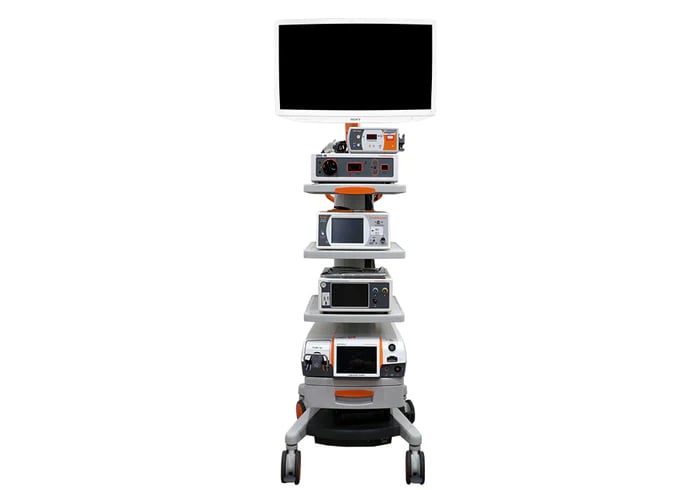

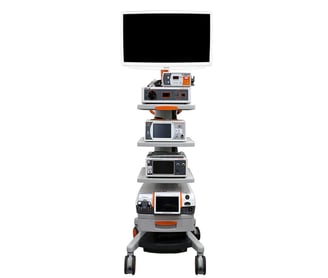

SATILIK ENDOSKOPİ CİHAZI

SATILIK ENDOSKOPİ CİHAZI -İKİNCİ EL SATILIK ENDOSKOPİ CİHAZI

SATILIK ENDOSKOPİ CİHAZI Laparoskopi (Yunanca lapara, "yan veya bel" ve skopein, "görmek, incelemek veya incelemek"), bir kamera yardımıyla karın veya pelvis içinde küçük kesilerden (genellikle 0,5-1,5 cm) yapılan bir ameliyattır. Bir rahatsızlığı incelemek ve teşhis etmek veya ameliyat yapmak için kullanılabilir. Endometriozis cerrahisinde kullanılabilir. Teleskop, görüntüleri genellikle distale monte edilmiş bir objektif lens aracılığıyla yakalar. Görüntü daha sonra bir çubuk mercek sistemi aracılığıyla cerrah için onu büyüten proksimale monte edilmiş bir oküler merceğe anlatılır. Bir optik sistemle ilişkili çözünürlük kırınım noktasıyla sınırlıdır - nesneler noktalara dönüştürülür ve ayrıca bu noktaların boyutu optik açıklığa, görüntü büyütmeye ve hafif dalga boyuna bağlıdır. Genel olarak, daha düşük büyütmeli daha büyük teleskoplar daha küçük noktalar oluşturur, bu da daha yüksek çözünürlük anlamına gelir. Yine de lens tasarımı ve üretim kalitesi, çözünürlüğü belirlemede kritik faktörlerdir, çünkü yetersiz kalite görüntü kalitesini ortadan kaldırmaya yardımcı olabilir.

Laparoskopta lens çapı çözünürlüğün belirlenmesinde çok merkezidir. Örneğin, 70 mm lens ve On kat daha büyük optik açıklığa sahip uzman bir HD video kamera, bir endoskopun 10 mm lensine kıyasla çok daha yüksek çözünürlüklü görüntüler sağlar. Daha büyük lens, önemli ölçüde daha büyük bir bilgi bant genişliği iletebilir. Daha düşük büyütme oranına sahip daha büyük teleskoplar, daha yüksek çözünürlüğe yol açan küçük noktalar oluşturur. Bu tür optik özellikler, HD'ye karşı standart tanımlı (SD) endoskopinin algılanan görsel faydalarının birçok cerrahi uzmanlık için çok ince olduğunu ima eder, ancak bir monitörde tam daire görüntüsü gösteren daha küçük endoskoplar bile bir HD kameraya sahip olarak fark edilir derecede daha iyi bir görüntü gösterebilir. .

SATILIK ENDOSKOPİ CİHAZI FİYATLARI

Artık çevre dostu bir LED ışık kaynağı, güneş ışığı ampullerinin sık sık değiştirilmesini önleyerek tehlikeli çevresel atıkları azaltır. İlave bir avantaj olarak, zorunlu olmayan Safelight teknolojisi, Safelight kablosu dürbünden ayrıldığında ışık kaynağının bekleme moduna geçmesini sağlamaya yardımcı olur. Bu özellik, hasta ve ameliyathane personelinin yaralanma riskini azaltacaktır.

Bu LED ışık kaynağı, ışık çıkışı ayarları tamamen kafanızdan kontrol edilebildiğinden, HD 3 Çipli Kamera ile kullanıldığında harika bir çözümdür. Genel olarak daha düşük işletme maliyeti ve artırılmış güvenlik, bunu ameliyathanede kesin bir kazanan haline getiriyor.

Işık, endoskopik görüntülemenin özü olabilir ve görüntüleme zincirinin başlangıç ​​noktasıdır. Yayın alanında, HD kameraların kalitesi, tıbbi endoskopi ile hemen hemen aynı olan, kullanılan aydınlatma sisteminin performans özelliklerine bağlıdır. Endoskopi, ışığın kritik olduğu uygulamalarda bile yeterli aydınlatmayı sağlamak için bol yoğunluğa sahip yüksek performanslı bir ışık kaynağı kullanır. Aydınlatma, özellikle gerçek renk özelliklerini ve parlak görüntü sunumunu sağlamalıdır. Işık kaynakları, cerrahların sağlıklı dokuyu tedavi gerektiren şüpheli dokudan ayırt etmesini sağlamak için yeterli parlaklık ve kontrastı birleştirmelidir. Ayrıca, terapötik prosedürler sırasında,

HD endoskopi genellikle cerrahi ışık kaynaklarına artan talepler getirir. Üstün çözünürlüklü canlı, net HD endoskopik görüntüler elde etmek için ameliyat alanına optimum aydınlatma sağlanmalıdır. HD kameralar daha küçük piksel boyutu nedeniyle daha düşük hassasiyete sahip olduğundan, sıklıkla güçlü bir 300 W Xenon ışık kaynağı önerilir. Ek olarak, örneğin aktif moddan bekleme moduna geçiş gibi cerrahi aydınlatmayı kontrol etme şansı, HD görüntüleme sistemlerini kullanan cerrahlara ek avantajlar sunar.

SATILIK ENDOSKOPİK KAMERA KAFASI

Kamera kafası, bir hedef merceği, bir prizma düzeneği ve görüntünün ana renklerini elde etmek için üç sensörden oluşur. Bazı kamera kafaları aynı şekilde görünüm boyutunu (büyütme) ayarlamak için bir optik yakınlaştırma içerir. Optik yakınlaştırma avantajlıdır çünkü görünüm çözünürlüğü üzerinde olumsuz bir etkisi yoktur. Ek olarak, görüntü işlemenin bir kısmı gerçek kamera kafasında gerçekleştirilebilir. Daha iyi görüntü performansı nedeniyle, üç çipli kameralar genellikle yaklaşık On yıl önce endoskopik cerrahi için endüstri standardı olarak kabul edildi. Birincil avantaj, renk üretiminin çok daha doğal olmasıdır.

Laparoskopik kamerada, standart tanımlı endoskopi sistemlerinde olduğu gibi, çoğu HD Kamera Kafası görüntü verilerini teleskoptan alır. Ancak görüntü kalitesi, belirli bir HD sistemine konulan kamera yakalama standardına bağlı olacaktır. SD ve HD video formatları arasındaki temel fark, dikey ve yatay çözünürlük karşılaştırılarak daha iyi görselleştirilir. Tipik SD formatları, 4:3 en boy oranı, 640 x 480 yatay ve dikey çizgi sunar. HD formatı, 16:9 en boy oranı, 1280 x 720 yatay ve dikey çizgi sağlar. 1080 HD standardı ayrıca 16:9 en boy oranı sunar, ancak 1920'ye 1080 yatay ve dikey çizgiler - 480 satırda SD çözünürlüğünün yedi katı. Zamansal çözünürlük, saniye başına kare (fps) olarak ifade edilen yakalanan görüntülerin miktarı olabilir. 720p standardı, saniyede 60 kez görüntülerken tüm kareyi yakalayan aşamalı taramayı temsil eder. 1080i standardı, geçmeli taramayı temsil eder - daha sonra her bir tam çerçeveyi oluşturmak için birleştirilen değişen çizgilerle yarım görüntülerin iki alanını yakalar.

HD endoskopi için laparoskopik operasyonlarda, 1080p60 (60 fps'de 1080p), cerrahlar için üstün bir görüntüleme deneyimi sunarken, görüntülerin alınması ve görüntülenmesi için hali hazırda mevcut olan en yüksek standart olabilir. Aşamalı tarama, geçmeli taramaya kıyasla iki kat daha fazla zamansal çözünürlük sunduğundan, hızlı hareket eden nesneler ve yarı 3 boyutlu bir görüntü geliştirerek durağan görüntüler yakalamak için çok uygundur. Daha düz SD görüntüsünde gizlenen anatomik yapılar görünür hale gelir.

Neredeyse eğlence teknolojilerindeki diğer optik sistemler gibi, video kamera lensleri dairesel görüntüler oluşturur. Bununla birlikte, filmler, şovlar ve spor etkinlikleri, geniş ekran 16:9 en boy oranıyla yayınlanan HDTV setinde izlenir. Bu, geniş ekran sensörünün tamamen dairesel optik görüntüde öğretilmesi için görünümü aşırı çerçeveleyerek gerçekleştirilir (“Çevresel Görüş” konusundaki resme bakın). Aynı şey, cerrahların cerrahi görüntünün tamamıyla dolu bir monitör ekranını izlediği laparoskopik cerrahi için de geçerlidir. Bitişik görüntü ("periferik görüş") sorunu 2 farklı en boy oranı için gösterir. Geniş ekran görüntü alımı, yatay görüş alanını (panoramik görüntü) artırır ve dikey görüş alanını azaltır. Laparoskopik aletlerle görüş kavramına öncelikle yanal olarak giren geniş ekran 16: 9 en boy oranı avantajlı görünüyor. Teleskopu hafifçe geri çekmek, dikey görüş alanında yaşanan kayıpları telafi edebilir. Diğer bir olumlu etki ise, cerrahi etkileşim alanında daha uzağa yerleştirilmiş bir teleskopun ön camda daha az kalıntı ve duman yakalayarak görüntü kalitesini iyileştirmesidir.

İKİCİ EL ENDOSKOPİ FİYATLARI

İdeal bir HD 3 Çipli Endoskopik Kamera, hd HD monitörle ilişkilendirildiğinde ameliyathanede en yüksek çözünürlüğe izin verme yeteneği nedeniyle çığır açan yeni bir gelişmedir. HD teknolojisi ile. HD 3 Çipli Kamera, cerraha güneş ışığı kaynağı ayarlarını kamera kafanızdan kontrol etme komutu veren 1920x1080p çözünürlüğe sahip olmalıdır. Ayrıca, eski nesil dijital yakalama cihazları, skoplar ve çeşitli düz panellerle geriye dönük uyumluluk sağlayarak, 1288 HD 3 Çipli Kamera, ameliyathanede daha iyi görselleştirme için sürekli olarak yeni çözümler sunar.

Camera CCU, HD görüntüleme zincirinin çeşitli yönlerini birbirine bağlayarak, monitörde görüntülemek ve ayrıca mevcut kayıt ve yazdırma aygıtlarına aktarım için kamera kafasından gelen video sinyallerini yakalar ve işler. Dijital HD görüntüleri işlemeye ek olarak Camera CCU, HD sinyallerini SD'ye aşağı çevirebilmeli veya SD sinyalleri HD'ye yukarı çevirebilmelidir. Bu, SD yazıcıların ve yakalama birimlerinin HD sistemine alışmaya devam etmesini sağlar. Ek olarak, bir formattaki görüntülerin bazı sınırlamalarla farklı formattaki ekranlarda görüntülenmesini sağlar. Bu şekilde, HD sisteminin hem SD hem de HD bileşenlerle uyumluluğu, bazı uygulamalar için hala SD bileşenlerine güvenen tesislerin yeteneklerini genişletir. Tipik cerrahi ortamlarda, SD ve HD görüntüleme bileşenlerinin bir karışımının bulunması muhtemeldir. HD Kamera CCU'su, ünitenin HD ekipmanıyla kullanılmaya devam edebilmesini sağlamak için esnek çıktı seçenekleri sunmalıdır. CCU hem SD hem de HD girişini barındırabilmelidir ve bunun tersine, HD sinyali için DVI (dijital video arabirimi) ve SD sinyali için SDI (seri dijital arabirim) olmak üzere iki dijital video çıkışına sahip olacaktır.

Video Kabloları

Video kablosu, minimal erişim cerrahisinin video sisteminde büyük bir öneme sahiptir. Dijital görüntü verilerini kamera kafası, kamera CCU'su ve monitör ile kayıt cihazları arasında taşıyan Video Kabloları, HD verilerinin uzun mesafelerde video iletimi için yeterli bant genişliği sunmalıdır. Örneğin, bir 1080p HD görüntüleme sistemi saniyede 60 kare hızında yaklaşık 2 milyon piksel çözünürlük sağlar ve 30 fps'de 1080i sistemi gibi iki kat bant genişliği gerektirir. Optik fiberin tanıtılmasıyla, DVI kablolaması artık bu amaca ulaşabilir. 1080p sinyal iletmenin en basit yolunu temsil eder. Esasen, optik fiberin tanıtılması, HD sinyallerinin uzun mesafelerde iletilmesi için optimum bir kablo çözümü sağlar. Bu, PACS gibi görüntüleme kaynaklarından diğer HD sinyallerini iletme şansı verir.

HD sinyal iletimi için ideal bir optik fiber, HD görüntüleme teknolojisinin entegre ameliyathane sistemlerine geliştirilmesi için de gerekli olabilir. Herhangi bir yeni ameliyathane için öngörülen sistem entegrasyon düzeyine bağlı olarak, gerekli DVI iletimi ve dağıtım işlevselliğini sağlamak için bir dağıtım amplifikatörü veya matris yönlendirici gerekebilir. HD özelliklerinin artık mevcut entegre ameliyathanelere yerleştirildiği yerlerde, odadaki tüm kabloların HD uyumluluğunu sağlamak için yeniden kablolama gerekli olacaktır.

monitör

26” HD monitör, geniş, geniş ekranda net, parlak görüntüler sağlar. Hem 4:3 hem de 16:9 en boy oranlı görüntü formatları, geliştirilmiş renk üretimi ve yeni resim yan yana resim özellikleri sunar. Cerrah ve jinekolog için en uygun çalışma ortamını yaratmak üzere ideal bir yüksek çözünürlüklü platform tasarlanmıştır. 16:9 formatında alınan görüntüleri gösteren Geniş Ekran HD Monitör, cerrahların daha doğal bir görüş deneyimi yaşamasını sağlar. Daha da önemlisi, görselleştirme insan anatomisi ile çok daha uyumludur.

Minimal erişim cerrahisinde, HD görüntülemenin tüm avantajlarından yararlanmak ve performansı en üst düzeye çıkarmak için, monitör çözünürlüğü kamera kafası çekim çözünürlüğü ile uygun şekilde eşleştirilmelidir. Yüksek kaliteli HD düz panel monitörler, görüntü verilerini aşamalı bir tarama gibi görüntüler. Bu, 1080i HD sinyalinin monitör biçimini tamamlamak için taramasının kaldırılması gerektiği ve 720p HD sinyalinin 1200 dikey çizgiye sahip bir HD monitöre sahip olacak şekilde yukarı dönüştürülebileceği anlamına gelir. Öte yandan, altta ve üstte küçük siyah çubuklar kabul edilebilirse, 1080p HD sinyali herhangi bir 1920x1200 HD monitör için dönüştürme gerektirmez.

Laparoskopik cerrahide 16:9 HD monitörlerin önemli bir faydası, görüntülerin doğal, panoramik bir görüntü sunmasıdır. İnsanlarda yatay görüş alanımız dikey görüş alanımızdan daha geniştir. Cerrahlar için bu daha geniş, doğal görüş prosedürler sırasında daha az yorucudur. Ek olarak, laparoskopik cerrahi sırasında cerrahlar tam ekran endoskopik görüntüleri izlerken, normalde cerrahi alana yanal olarak yaklaşan trokarlar ve el aletleri, 16:9 monitörde 4:3 veya 5:4 monitörde görebileceklerinden daha erken görünür. .
