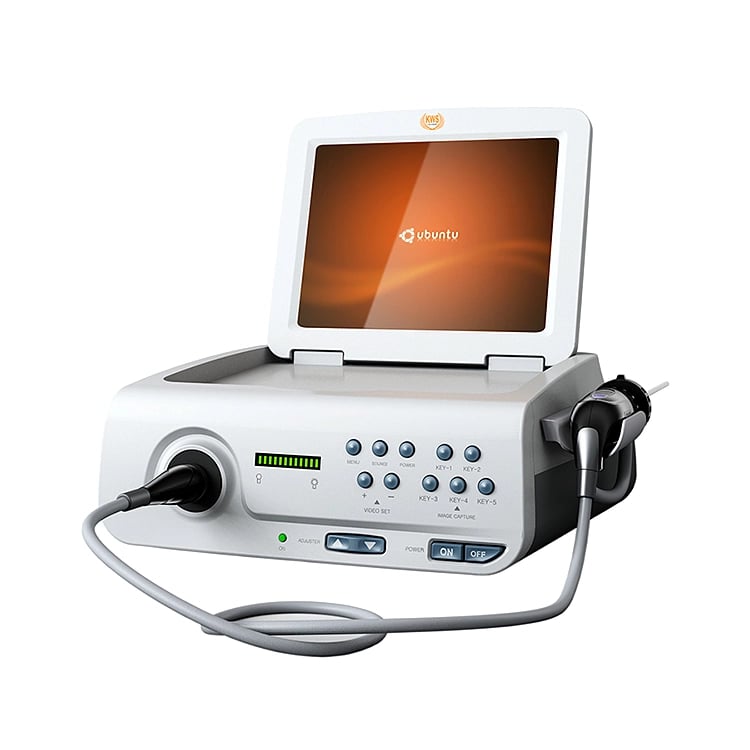

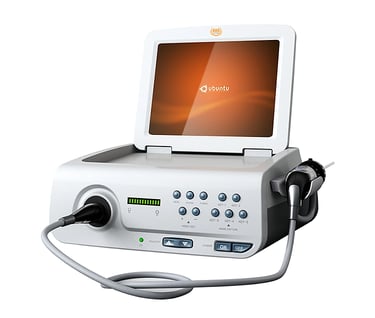

MEDİKAL SOĞUK IŞIK KAYNAĞI TAMİRİ

ENDOSKOPİK SOĞUK İŞIK KAYNAĞI TAMİRİ

SOĞUK IŞIK KAYNAĞI TAMİRİ Son zamanlarda ışık olmadan hayatın imkansız olduğunu söylemek çok açık ve kolay: ışık yoksa laparoskopi de yok. Işık kaynağı, video laparoskopik sistemin sıklıkla gözden kaçan askeridir. Halojen gazı, ksenon gazı veya cıva buharı ampulleri ile yüksek yoğunluklu bir ışık oluşturulur. Ampuller “150 ve 300 Watt” gibi farklı watt değerlerinde mevcuttur ve gerçekleştirilen prosedürün türüne göre seçilmelidir. Işık kan tarafından emildiği için kanamayla karşılaşılan herhangi bir prosedür daha fazla ışık gerektirebilir. Tüm ileri laparoskopiler için daha güçlü ışık kaynakları kullanıyoruz. Işığın mevcudiyeti, karın boşluğunun büyük olduğu birçok bariatrik prosedürde bir zorluktur. İyi bir laparoskopik ışık kaynağı, mümkün olduğunca doğal güneş ışığına yakın ışık yaymalıdır. Günümüzde üç tür ışık kaynağı kullanılmaktadır:

STORZ SOĞUK IŞIK KAYNAĞI TAMİRİ

1. Halojen ışık kaynağı 2. Ksenon ışık kaynağı 3. Metal halojenür ışık kaynağı Işık kaynaklarından gelen çıkış, cam elyaf demetleri veya özel sıvı içeren ışık kabloları ile teleskopa iletilir. . Halojen ışık kaynağı tıp alanında son 20 yıldır kullanılmaktadır ancak bu ışıkların spektral sıcaklığının 3200 Kelvin olması onu doğal güneş ışığından çok farklı ve çok düşük kılmaktadır. Gün ortası güneş ışığı yaklaşık 5600 Kelvin renk sıcaklığına sahiptir. Uygulamada, halojen ampulün sarı ışığı, video kamera sisteminde beyaz dengesi ile telafi edilir. Laparoskopik kameralar için daha uygun bir ışık kaynağı, bir metal halojenür sisteminde veya ksenonda bir elektrik arkının oluşturulmasını içerir. Bu elektrik arkı, fotoğraf makinesinin flaşında olduğu gibi üretilir. Xenon, halojenden daha doğal bir renk spektrumuna ve daha küçük bir nokta boyutuna sahiptir. Xenon ışık kaynağı, 300 W'lık bir güç için ortalama olarak yaklaşık 6000 Kelvin'lik bir rengin spektral sıcaklığını yayar. Ark üreten lambalar, kullanımla kademeli olarak düşen bir spektral sıcaklığa sahiptir ve her kullanımdan önce beyaz dengesi gereklidir. Lamba tipine bağlı olarak ampulün 250 ila 500 saatlik kullanımdan sonra değiştirilmesi gerekir.

İKİNCİ EL SOĞUK IŞIK KAYNAĞI

Laparoskopinin ana avantajlarından biri, laparotomi ile elde edilene kıyasla neredeyse mikrocerrahi bir görünüm elde etmesidir. Elde edilen görüntünün kalitesi büyük ölçüde optik ve elektronik sistemin her adımında mevcut olan ışık miktarına bağlıdır. Standart Işık Kaynağı ile laparoskopik ekip çalışmasının Arayüzü: Laparoskopik ekibin, özellikle de cerrahların, ışık kaynağının tüm anahtarını ve işlevini bilmesi önemlidir. Ekipmanın tüm temel detayları ve parça üzerinde yapılması gereken tüm işlemler, ürünün kullanım kılavuzunda bulunabilir. Birçok ışık kaynağı, hizmet saatlerini kaydeder ve görüntüler ve değişiklik yapma zamanı geldiğinde biyomedikal tıp mühendisini (veya bilgili cerrahı) uyarır. Ampulün kullanım ömrü değeri aşıldığında, ışık kaynağının müteakip performansı tahmin edilemez hale gelir ve genellikle laparoskoptan parlak ışık yayılıyor gibi görünmesine rağmen cerrah iyi aydınlatılmış bir sahne üretemeyene kadar yavaş yavaş azalır.

RİCHARD WOLF SOĞUK IŞIK KAYNAĞI TAMİRİ

Tipik bir ışık kaynağı şunlardan oluşur: • Bir lamba (ampul) • Bir ısı filtresi • Bir yoğunlaştırıcı mercek • Manuel veya otomatik yoğunluk kontrol devresi (deklanşör). Lamba (Ampul) Lamba veya ampül, ışık kaynağının en önemli parçasıdır. Ampul bozulduğunda, ampul değiştirilene veya yeni bir ışık yanana kadar tüm sistem devre dışı kalır. Birçok ışık kaynağı, hizmet saatlerini kaydeder ve görüntüler ve değişiklik yapma zamanı geldiğinde biyomedikal tıp mühendisini (veya bilgili cerrahı) uyarır. Ampulün kullanım ömrü değeri aşıldığında, ışık kaynağının müteakip performansı tahmin edilemez hale gelir ve genellikle laparoskoptan parlak ışık yayılıyor gibi görünmesine rağmen cerrah iyi aydınlatılmış bir sahne üretemeyene kadar yavaş yavaş azalır. Işığın kalitesi kullanılan lambaya bağlıdır.

OLYMPUS SOĞUK IŞIK KAYNAĞI TAMİRİ

Şu anda birkaç modern ışık kaynağı türü mevcuttur. Bu ışık kaynakları esas olarak kullanılan ampul tipinde farklılık gösterir. Son zamanlarda üç tip lamba kullanılmaktadır: 1. Kuvars halojen Akkor lamba 2. Ksenon lamba 3. Metal halide buhar ark lambası. I-Halogen Ampuller (150 watt) veya Tungsten-halojen Ampul Şeffaf kuvars ampul ve halojen içeren sıkıştırılmış gaz dolgulu akkor lambadır. Daha yüksek sıcaklıklara, daha yüksek akımlara ve dolayısıyla daha fazla ışık çıkışına izin vermek için cam yerine kuvars kullanılır. Lamba parlak bir ışık verir. Halojen, sıcak filamentten buharlaştırılan tungsten ile birleşerek filamente geri çekilen bir bileşik oluşturur ve böylece filamentin ömrünü uzatır. Halojen gazı ayrıca buharlaşan tungstenin ampul üzerinde yoğunlaşmasını ve ampulü karartmasını da önler, bu da sıradan akkor lambaların ışık çıkışını azaltan bir etkidir.

MED 0NBEŞ SOĞUK İŞIK KAYNAĞI TAMİRİ

İlk olarak 1960'ların sonlarında sinema filmi yapımında kullanılan halojen lambalar, artık otomobil farlarında, su altı fotoğrafçılığında ve ev aydınlatmasında da kullanılıyor. Akkor (parlamaya başlamak için): Akkor ampul gibi parlayan veya yoğun ışık ışınları yayan noktaya kadar çok sıcaktır. Tüm kayaç oluşturan minerallerin en yaygınlarından biri ve yer kabuğunun en önemli bileşenlerinden biri olan kuvars. Kimyasal olarak silikon dioksit, SiO2'dir. Genellikle altı kenarlı bir piramitle son bulan altı kenarlı bir prizma biçimine sahip olan altıgen sistemin kristallerinde oluşur; kristaller genellikle bozulur ve ikizler yaygındır. Kuvars saydam, yarı saydam veya opak olabilir; renksiz veya renkli olabilir. Halojen lamba adını, tungsten-filament ampulünün içindeki gaza eklenen, filament ömrünü uzatmak ve parlaklığı artırmak için eklenen halojenlerden alır. Halojen: Halojen ailesinin flor, klor, brom, iyot ve astatinden oluşan elementlerinden herhangi biri. Hepsi tek değerlidir ve kolayca negatif iyonlar oluşturur. Halojen ampuller, mükemmel renksel geriverime sahip oldukça verimli, keskin beyaz bir ışık kaynağı sağlar.

AESCULAP SOĞUK IŞIK KAYNAĞI TAMİRİ

Halojen lambalardaki elektrotlar tungsten filamandan yapılmıştır. Bu, yeterince yüksek erime sıcaklığına ve yüksek sıcaklıklarda yeterli buhar basıncına sahip tek metaldir. Ampullerin daha yoğun yanmasını (ışık) sağlayan bir halojen gazı kullanırlar. Halojen ampuller düşük voltaj kullanır ve ortalama 2.000 saat ömre sahiptir. Halojen lambanın renk sıcaklığı (5000–5600 K) civarındadır. Bu lambalar ekonomiktir ve düşük bütçeli kurulum gerekiyorsa laparoskopik cerrahi için kullanılabilir. II-Xenon Lambalar (300 watt) Xenon (Symbol Xe): Atmosferde çok küçük miktarlarda bulunan ve ticari olarak sıvılaştırılmış havadan çıkarılan, renksiz, kokusuz, oldukça reaktif olmayan gaz halindeki metalik olmayan bir element. Atom numarası 54'tür. Yarı ömrü 5,3 gün olan radyoaktif izotop 133Xe, akciğer fonksiyonunun değerlendirilmesinde, akciğer görüntülemesinde ve beyin kan akışı çalışmalarında tanısal görüntüleme için kullanılır. Ksenon lambalar, yüksek termal yüklere ve yüksek iç basınca dayanabilen kuvars camdan yapılmış küresel veya elipsoidal bir kılıftan oluşur. Nihai görüntü kalitesi için yalnızca en yüksek dereceli şeffaf erimiş silis kuvars kullanılır. Çalışma sırasında üretilen zararlı UV radyasyonunu emmek için insan gözüyle görülemese de tipik olarak katkılıdır. Ksenon lambasının renk sıcaklığı yaklaşık 6000 ila 6400 K'dir.

STRYKER SOĞUK IŞIK KAYNAĞI TAMİRİ

Çalışma basınçları bazen onlarca atmosferdir ve yüzey sıcaklıkları 600°C'yi aşar. Daha küçük, sivri elektrot, lambaya akım sağlayan ve elektronların yayılmasını kolaylaştıran katot olarak adlandırılır. Yeterli miktarda elektron sağlamak için katot malzemesine toryum eklenir. Katot ucunun optimum çalışma sıcaklığı yaklaşık 2000°C'dir. Bu kesin çalışma sıcaklığını elde etmek için katot ucu sivridir ve çoğu durumda sivri uçta bir ısı bobini görevi görecek bir oluk bulunur. Bu ısı şoku, ucun daha yüksek bir sıcaklıkta çalışmasına neden olur. Katot ucunun bu konfigürasyonu, katot ucundan gelen çok yüksek bir ışık konsantrasyonuna ve çok kararlı bir arka izin verir. Daha büyük elektrot olan anot, katot tarafından yayılan elektronları alır. Elektronlar anot yüzüne nüfuz ettikten sonra ortaya çıkan enerji, çoğu yayılan ısıya dönüştürülür. Anodun büyük, silindirik şekli, ısıyı anot yüzeyinden yayarak sıcaklığı düşük tutmaya yardımcı olur. Bir xenon ampulün avantajı, iki elektrot (katot ve anot) kullanması ve halojen ampuldeki gibi filaman olmamasıdır, bu nedenle ortalama 1500 saat gibi sabit bir ömre sahiptir.

CONMED LİNVATEC SOĞUK IŞIK KAYNAĞI

En sık kullanılan iki lamba türü halojen ve ksenondur. Aralarındaki temel fark elde edilen renklerdedir. Ksenon lambanın hafif mavimsi bir tonu vardır. Ksenon lambanın yaydığı ışık, halojen lambaya göre daha doğaldır. Bununla birlikte, günümüzde kameraların çoğu, her iki ışık kaynağıyla aynı görüntünün elde edilmesini sağlayan otomatik "beyazların eşitlenmesi" (2100–10.000 K) aracılığıyla bu varyasyonları analiz etmekte ve telafi etmektedir. Doğal bir renk elde etmek için operasyona başlamadan önce uygun bir beyaz dengesi şarttır. Beyaz ışık, eşit oranda kırmızı, mavi ve yeşil renklerden oluşur. Beyaz dengesi sırasında kamera, hedefin beyaz olduğunu varsayarak bu ana renkler için dijital kodlamasını eşit orantıya ayarlar. Beyaz dengeleme sırasında teleskop mükemmel beyaz bir nesne görmüyorsa, kameranın kurulumu yanlış olacak ve renk algısı zayıf olacaktır. Xenon'un daha yeni ışık kaynağı, soğuk bir ışık olarak tanımlanır, ancak pratik olarak tamamen ısıtılmaz ve tutuşma tehlikesini dikkate almalıdır. III-Metal Halide Buharlı Ark Lambası (250 watt) Halojenür:

MEDİKAL SOĞUK IŞIK KAYNAKLARINI LED'E ÇEVİRME

Halojenür, bir florür, klorür, bromür, iyodür yapmak için bir kısmı bir halojen atomu ve diğer kısmı halojenden daha az elektronegatif (veya daha fazla elektropozitif) bir element veya radikal olan ikili bir bileşiktir. astatid bileşiği. Birçok tuz halojenürdür. Tüm grup 1 metalleri, oda sıcaklığında beyaz katılar olan halojenür bileşikleri oluşturur. Bir halojenür iyonu, negatif yük taşıyan bir halojen atomudur. Halojenür iyonları florür (F–), klorür (Cl–), bromür (Br–), iyodür (I–) ve astatiddir (At–). Bu tür iyonlar tüm iyonik halojenür tuzlarında bulunur. Modern sokak lambalarında kullanılanlar gibi metal halide lambalar olarak adlandırılan yüksek yoğunluklu deşarj lambalarında metal halojenürler kullanılır. Bunlar cıva buharlı lambalardan daha enerji verimlidir ve turuncu yüksek basınçlı sodyum lambalardan çok daha iyi renk sunumuna sahiptir. Metal halide lambalar ayrıca doğal güneş ışığını desteklemek için seralarda veya yağmurlu iklimlerde yaygın olarak kullanılır. Halid bileşiklerinin örnekleri şunlardır: sodyum klorür (NaCl), potasyum klorür (KCl), potasyum iyodür (KI), lityum klorür (LiCl), bakır (II) klorür (CuCl2), gümüş klorür (AgCl) ve klor florür (ClF) ). Yüksek yoğunluklu deşarj (HID) lamba ailesinin bir üyesi olan metal halojenür lambalar, boyutlarına göre yüksek ışık çıkışı üreterek onları kompakt, güçlü ve verimli bir ışık kaynağı yapar. Cıva buharlı lambaya nadir toprak metal tuzları eklenerek, iyileştirilmiş ışık etkinliği ve açık renk elde edilir. İlk olarak 1960'ların sonlarında endüstriyel kullanım için yaratılan metal halojenür lambalar, artık ticari ve konut uygulamaları için çok sayıda boyut ve konfigürasyonda mevcuttur. Çoğu HID lamba gibi, metal halide lambalar da yüksek basınç ve sıcaklık altında çalışır ve güvenli bir şekilde çalışması için özel armatürler gerektirir. Bir metal halojenür lambada, insan gözünün algıladığı şekliyle 'beyaz' ışığa yaklaşan bir çıkış üretmek için (çoğunlukla nadir toprak tuzları ve halojenürlerin yanı sıra iletim yolunu sağlayan cıvadan oluşan) bileşiklerin bir karışımı dikkatlice seçilir. . Genel olarak kullanılan iki tip metal halide lamba vardır. Bunlar demir iyodürlü lambalar ve galyum iyodürlü lambalardır.

XENON VE HELOJEN SOĞUK IŞIK KAYNAĞINI LEDE ÇEVİRME

Demir iyodür geniş bir yayıcıdır ve 380 nm'de lambanın spektral çıkışını arttırır. Galyum iyodür, elektromanyetik spektrumun 403 nm ve 417 nm'sinde spektral çizgiler oluşturma etkisine sahiptir. Herhangi bir lamba tarafından verilen ışığın yoğunluğu, kaynağın güç kaynağına da bağlıdır. Bununla birlikte, artan güç, daha fazla ısı ürettiği için gerçek bir sorun teşkil eder. Şu anda kameralarda yapılan iyileştirmeler, 250 W'lık makul güç seviyelerine geri dönülebileceği anlamına geliyor. Ancak, kanamanın güçlü ışık emilimine neden olduğu durumlarda bile karın için yeterli aydınlatma elde etmek için 400 W'lık üniteler tercih ediliyor. Üç çipli bir kameranın tek çipli kameradan daha fazla ışık gerektirdiğini unutmamak önemlidir, bu nedenle 3 çipli kameralar için 400 W'lık bir ışık kaynağı önerilir.

IV-LED ışık kaynağı LED teknolojisi, aydınlatma için hızla günümüzün modern standardı haline geliyor. Yüksek performans, kalite, dayanıklılık ve ekonomi sunan yeni LED ışık kaynağı üniteleri serisi mevcuttur. Ekonomi, lamba ünitelerinin uzun ömürlü olmasından kaynaklanmaktadır. Örneğin, ortalama 30.000 saatlik çalışma ömründe, LED üniteleri yıllarca sorunsuz performans ve yedek ampullerin doğal maliyet tasarrufunu sunar. Ortalama 30.000 saat ile LED ışık kaynaklarının çalışma ömrü, yüksek performanslı ışık kaynaklarının standart ömrünü aşıyor. Yılda 250 iş günü, her biri 10 saat, yakl. 10-12 yıl Akkor ve halojen ampullerin çoğu 2700K-3000K Kelvin aralığındadır. Floresan, metal halide ve LED ampuller, 2700K ila 6500K renk sıcaklığı seçenekleriyle satın alınabilir. Neden LED ışık kaynağı? LED'ler geleneksel lambalara göre kesin avantajlar sunar: 1. Uzun ömür (30.000 saat) ve minimum güç tüketimi nedeniyle satın alma maliyetleri hızla haklı çıkar 2. Son derece ekonomik 3. Ultra düşük bakım 4. Net yatırım getirisi 5. Yüksek enerji verimliliği Geleneksel ampul tiplerine göre %90 daha az güç tüketimi 6. Anında kullanıma hazır (ünite açılır açılmaz tam ışık yoğunluğu mevcuttur) 7. Çevre dostu Isı Filtresi Tüketilen enerjinin yüzde 100'ü için, normal bir ışık kaynağı (ampul) yaklaşık yüzde ikisini ışığa ve yüzde 98'ini ısıya dönüştürür. Bu ısı esas olarak ışığın kızılötesi spektrumundan ve ışık yolundaki tıkanıklıktan kaynaklanır. Kızılötesi ışık kablosundan geçerse, kablo ısınır. Bu kızılötesini fiberoptik kabloda filtrelemek için bir ısı filtresi tanıtıldı. Soğuk bir ışık kaynağı daha fazla ışık oluşturarak bu oranı düşürür ancak üretilen ısıyı sıfıra indirmez. Bu, güç derecesi arttıkça artan önemli bir ısı dağılımı anlamına gelir. Soğuk ışık, flüoresan veya fosforesans gibi akkor olmayan bir kaynaktan düşük sıcaklıklarda yayılan bir ışıktır.

Akkorluk, sıcaklığının bir sonucu olarak sıcak bir cisimden ışık yayılmasıdır (görünür elektromanyetik radyasyon). Kaynaklar şu anda çok fazla ısı iletilmesine karşı korunmaktadır. Isı, esas olarak taşıma sırasında, kablo boyunca, endoskop ile bağlantılı olarak ve endoskop ile birlikte dağılır. Laparoskopun ucuna ne kadar az ısı iletildiği dikkat çekici olsa da, etkiler kümülatiftir. Kağıt örtülerle veya hastanın cildiyle doğrudan temas eden ışıklı bir laparoskop veya fiberoptik demet 20 veya 30 saniye sonra yanığa neden olur ve bundan kaçınılmalıdır. Optik sistemin ısısından kaynaklanan yanma nedeniyle bazı kazalar bildirilmiştir. Bu nedenle, özellikle farklı markaların tertibatları kullanılıyorsa, ekipmanı test etmek önemlidir. Yoğunlaştırıcı Lens Yoğunlaştırıcı merceğin amacı, lamba tarafından yayılan ışığı ışık kablosu giriş alanına yakınsamaktır. Çoğu ışık kaynağında cm2 alana düşen ışık yoğunluğunu arttırmak için kullanılır.

Manuel veya Otomatik Yoğunluk Kontrol Devresi (Deklanşör) Manuel ayar, ışık kaynağının cerrah tarafından tanımlanan bir güç seviyesine ayarlanmasına olanak tanır. Video kameralarda, çok fazla ışıkta yakın plan görüş engellenirken, daha uzak bir görüş çok karanlıktır. Bunu ele almak için, mevcut ışık kaynaklarının çoğunun parlaklığı ayarlanabilir. Gelişmiş ışık kaynağı sistemi, otomatik yoğunluk ayarlama teknolojisine dayanmaktadır. Video kamera, sinyali elektronik bir sinyale dönüştürür. Bu elektronik sinyal taşınabilmesi için kodlanmıştır. Kodlama, görüntünün parlaklığını ve renkliliğini ayrıştırır. Parlaklık, son görüntünün kalitesini belirleyen sinyalin (siyah ve beyaz) ışık miktarıdır. Görüntü için çok fazla ışık olduğunda (endoskop dokuya yakın olduğunda), osiloskopun parlaklık sinyali artar. Diğer taraftan, parlaklık düşük olduğunda (uzak görüş veya kırmızı çevre), parlaklık düşüktür ve elektronik sinyal çok daha zayıftır. Kaliteli bir parlaklık sinyali bir milivolta kalibre edilir. Aşırı pozlanmış görüntüler, elektronik sinyalin bir milivoltun üzerine çıkmasına neden olurken, az pozlanmış görüntüler, sinyalin bir milivoltun altına düşmesine neden olur.

Ayarla donatılmış ışık kaynakları parlaklığı analiz eder. Sinyal bir milivolttan önemli ölçüde yüksekse, gücü düşürürler ve sinyali tekrar standartlar içerisine getirirler. Tersine, eğer sinyal çok zayıfsa, yoğunluklarını arttırırlar. az pozlanmış görüntüler ise sinyalin bir milivoltun altına düşmesine neden olur. Ayarla donatılmış ışık kaynakları parlaklığı analiz eder. Sinyal bir milivolttan önemli ölçüde yüksekse, gücü düşürürler ve sinyali tekrar standartlar içerisine getirirler. Tersine, eğer sinyal çok zayıfsa, yoğunluklarını arttırırlar. az pozlanmış görüntüler ise sinyalin bir milivoltun altına düşmesine neden olur. Ayarla donatılmış ışık kaynakları parlaklığı analiz eder. Sinyal bir milivolttan önemli ölçüde yüksekse, gücü düşürürler ve sinyali tekrar standartlar içerisine getirirler. Tersine, eğer sinyal çok zayıfsa, yoğunluklarını arttırırlar.

Bu sistemler son derece değerlidir ve iyi görüş koşullarında hedeften farklı mesafelerde çalışma yapılmasına izin verir. Bununla birlikte, şu anda mevcut olan kameralar genellikle, zayıf ışık koşullarında otomatik kazanç kontrolü yapabilen bir düzenleme sistemi ile donatılmıştır ve bir ayarlama sistemi ile donatılmış bir kamerayla bağlantılı olarak ayarlı bir ışık kaynağının satın alınması, gereksiz olan iki kez satın alma işlemidir. . Bir laparoskopik cerrah, kullandıkları aletin prensibi ile teknik olarak iyi tanınmalıdır. Pahalı bir enstrümanın satın alınması, iyi bir görevi başarmak için bir cevap değildir, bunlarla başa çıkabilme becerisi de aynı derecede önemlidir. Kızılötesi Işık Kaynağı:

Yeni kızılötesi LED ışık kaynağı, gerçek zamanlı endoskopik görünürlük ve yakın kızılötesi floresan görüntüleme sağlar. Bu, cerrahın standart endoskopik görünür ışığın yanı sıra damarların, kan akışının, ilgili doku perfüzyonunun ve biliyer anatomi yakın kızılötesi görüntülemenin görsel değerlendirmesini kullanarak minimal invaziv cerrahi gerçekleştirmesini sağlar. Ek olarak, bu kızılötesi görselleştirme teknolojisi, mevcut fiberoptik üreter kiti (IRIS U-kitleri) ile üreterleri yeniden aydınlatmak için çok kullanışlıdır. IŞIK KABLOSU Minimal erişim cerrahisi, kapalı vücut boşluğunda bulunan yapay ışığa bağlıdır ve ışık kaynağı ve ışık kablosunun keşfinden önce; Direkt ışık erişiminin mümkün olmadığı durumlarda ışığı özneye yansıtmak için aynalar kullanılmıştır. 1954 yılında, fiberoptik kabloların geliştirilmesinde teknolojide büyük bir atılım gerçekleşti. Fiberoptik kablonun prensibi, ışığın toplam iç yansımasına dayanıyordu. Işık, çoklu toplam iç yansımalar nedeniyle kavisli bir cam çubuk boyunca iletilebilir. Işık, fiberin bir ucundan girecek ve diğer ucundan, neredeyse tüm yoğunluğuyla sayısız iç yansımadan sonra ortaya çıkacaktır.

CERRAHİ SOĞUK IŞIK KAYNAĞI

Toplam İç Yansıma Hem kırılmayı hem de yansımayı birleştiren bir etki, toplam iç yansımadır. Su gibi yoğun bir ortamdan hava gibi daha az yoğun bir ortama gelen ışığı düşünün. Sudan gelen ışık yüzeye çarptığında bir kısmı yansır bir kısmı kırılır. Yüzeye dik olan normal çizgiye göre ölçüldüğünde, yansıyan ışık girdiği açıya eşit bir açıyla çıkarken, kırılan ışığın açısı geliş açısından daha büyüktür. Aslında, geliş açısı ne kadar büyük olursa, kırılan ışık normalden o kadar fazla uzaklaşır. Böylece, geliş açısını "1" yolundan "2"ye artırmak, sonunda kırılma açısının 90o olduğu bir noktaya ulaşacaktır, bu noktada ışık su ve hava arasındaki yüzey boyunca çıkıyormuş gibi görünecektir. Gelme açısı daha da artırılırsa kırılan ışık sudan çıkamaz. Tamamen yansıtılır. Bütünsel iç yansımayla ilgili ilginç olan şey, onun gerçekten bütünsel olmasıdır. Yani, yüzeye geliş açısı yeterince büyük olduğu sürece, ışığın yüzde 100'ü daha yoğun ortama geri yansır. Işık cam kablonun içine girer ve bükülme çok ani olmadığı sürece yanlara çarptığında tamamen içten yansır ve böylece kablo boyunca yönlendirilir.

Bu, sinyalleri taşımak için telefon ve TV kablolarında kullanılır. Bilgi taşıyıcısı olarak ışık, elektrik akımındaki elektronlardan çok daha hızlı ve verimlidir. Ayrıca, ışık ışınları birbiriyle etkileşmediğinden (elektronlar elektrik yükleri aracılığıyla etkileşirken), çok sayıda farklı ışık sinyalini bozulma olmaksızın aynı fiber optik kabloya paketlemek mümkündür. Fiber optik kablolara muhtemelen en çok ışık huzmeleri taşıyan ince, çok renkli cam şeritlerinden oluşan yeni ürünlerde aşinasınızdır. Günümüzde iki tür ışık kablosu mevcuttur: 1. Fiberoptik kablo 2. Sıvı kristal jel kablosu. Fiberoptik Kablo Fiberoptik, (bir optik fiber demeti) çok ince, esnek cam veya plastik fiberler aracılığıyla ışık iletimi bilimi veya teknolojisidir. Fiberoptik kablolar, her iki ucu da sıkıştırılmış bir optik fiberglas iplik demetinden oluşur. Kullanılan elyaf ebadı genellikle 20 ila 150 mikron çapındadır. İyi bir fiberoptik kablo, ışığın tüm spektrumunu kayıpsız olarak iletecektir.

Çok yüksek bir optik iletim kalitesine sahiptirler ancak kırılgandırlar. Bu liflerin içindeki ışık, yoğunluğunun çoğunu kaybetmeden toplam iç yansıma ilkesine göre hareket eder. Çok modlu fiber, ışığın yoğunluğunu korur ve ışık, ışık kablosunun kavisli bir yolundan geçirilebilir. Işık kabloları kademeli olarak kullanıldıkça, bazı optik fiberler kırılır. Gün ışığında kablonun bir ucuna bakıldığında fiber optiklerin kaybı görülebilir. Kopan lifler siyah nokta olarak görülür. Bu fiberlerin kırılmaması için ışık kablosunun eğrilik yarıçapına uyulmalı ve her koşulda yarıçapı 15 cm'den az olmamalıdır. Işık kaynağının ısı filtresi veya soğutma sistemi düzgün çalışmazsa, bu ışık kablolarının lifleri yanar (erir) ve ışığın şiddeti önemli ölçüde azalır. Düşük kaliteli lifler kullanılırsa, kullanımdan birkaç ay sonra yanabilir. Sıvı Kristal Jel Kablo Bu kablolar, şeffaf bir optik jel (Sıvı kristal) ile doldurulmuş bir kılıftan yapılmıştır. Kristal (berrak, şeffaf bir mineral veya buza benzeyen cam), atomlarının, iyonlarının veya moleküllerinin düzenli iç yapısından dolayı düzlem yüzlerinin belirli açılarda kesiştiği düzenli şekle sahip kuvars gibi bir katı madde parçasıdır. Bir kristal içinde, her biri bir grup atom içeren birçok özdeş paralel borulu birim hücre, tüm alanı doldurmak için bir araya paketlenir (resme bakın).

STORZ WOLF OLYMPUS LİBVATEC AESCULAP STRYKER MED15 SOĞUK IŞIK KAYNAĞI LEDE DÖNÜŞTÜRMEK

Bilimsel terminolojide, kristal terimi genellikle atomların tek bir periyodik düzenlemesi olan tek kristalin kısaltmasıdır. Çoğu mücevher tek kristaldir. Bununla birlikte, birçok malzeme, her biri tek bir kristal olan birçok küçük taneden oluşan polikristaldir. Örneğin, çoğu metal polikristaldir. Likit kristal Bir sıvı gibi akan ancak bir kristalin düzenli yapı özelliklerinden bazılarını koruyan bir madde. Bazı organik maddeler ısıtıldıklarında doğrudan erimezler, bunun yerine kristal bir katıdan sıvı kristal bir duruma dönüşürler. Daha fazla ısıtıldığında gerçek bir sıvı oluşur. Sıvı kristaller benzersiz özelliklere sahiptir. Yapılar, mekanik stres, elektromanyetik alanlar, sıcaklık ve kimyasal ortamdaki değişikliklerden kolayca etkilenir. Likit Kristal Jel Kablolar, optik fiberlere göre yüzde 30'a kadar daha fazla ışık iletme özelliğine sahiptir. Daha hafif ve daha iyi renk sıcaklığı iletimi nedeniyle, bu kablonun dokümantasyon (film, fotoğraf veya TV) gerçekleştirildiği durumlarda önerilir. Uçlarda dövülen kuvars, özellikle kablo sıcakken son derece kırılgandır. Örneğin bir tezgah üzerine en ufak bir darbe, kuvars ucun çatlamasına ve dolayısıyla ışık iletiminde kayba neden olabilir. Jel kablolar, fiber optik kablolardan daha fazla ısı iletir. Bu kablolar, bakımlarını ve saklanmalarını zorlaştıran metal bir kılıfla daha sert hale getirilmiştir. Sonuç olarak, seçim zor olsa da, jel kablolar kadar kırılgan olan ancak esneklikleri bakımlarını çok daha kolaylaştıran fiber optik kablolar kullanıyoruz. Işık Kablosunun Işık Kaynağına Takılması Geleneksel ek, ışık kaynağı ve kamera için dik açılı bağlantıya sahiptir.

STORZ WOLF OLYMPUS LİBVATEC AESCULAP STRYKER MED15 SOĞUK IŞIK KAYNAĞI LEDE ÇEVİRMEK

Son zamanlarda, DCI arabirimi (Ekran kontrol arabirimi) olarak bilinen ışık kablosu için yeni eklenti mevcuttur. Bunun avantajı, bir otomatik döndürme sistemi kullanarak görüş açısından bağımsız olarak dik yönü korumasıdır. Ayrıca tüm endoskop kamera sisteminin tek elle kontrolünü sağlar. Işık Kablosunun Bakımı Işık kablosunun bakımı için aşağıdaki noktalara uyulmalıdır: • Dikkatli taşıyın. • Bükmekten kaçının. • Ameliyat tamamlandıktan sonra tercihen kablo önce endoskoptan sonra ışık kaynağından ayrılmalıdır. Aslında, şu anda mevcut olan kaynakların çoğu, kabloyu soğuyana kadar tutmak için bir fişe sahiptir. • Kablo kristalinin ucu alkolle nemlendirilmiş pamuklu çubukla periyodik olarak temizlenmelidir. • Kablonun dış plastik kaplaması hafif bir temizlik maddesi veya dezenfektan ile temizlenmelidir. •

Fiberoptik kablonun distal ucu, aydınlatılmış bir ışık kaynağına bağlıyken asla perdelerin üzerine veya altına veya hastanın yanına yerleştirilmemelidir. Işığın yoğunluğundan üretilen ısı, hastada yanıklara neden olabilir veya perdeleri tutuşturabilir. • Işık kaynağının yoğunluğu o kadar yüksektir ki, ışık doğrudan göze düşerse retina hasarı olasılığı vardır. Aydınlatıldığında asla ışık kaynağına doğrudan bakmaya

ACMI

ALU-2B

ACMI 150W Halogen Light Source

ACMI 150W Halogen Light Source

ACMI

ALV-1

ACMI ALV-1 Xenon Light Source

ACMI ALV-1 Xenon Light Source

Alcon

8065750290

Alcon Accurus™ High Brightness Illuminator

Alcon Accurus™ High Brightness Illuminator

BFW

987OUS

BFW 987OUS ChromaLume Turbo Light Source

BFW 987OUS ChromaLume Turbo Light Source

Boston Scientific

4619

Boston Scientific Spyglass Light Source

Boston Scientific Spyglass Light Source

ConMed Linvatec

LIS8430

Linvatec LIS8430 Xenon Light Source

Linvatec LIS8430 Xenon Light Source

ConMed Linvatec

LS7500

ConMed Linvatec LS7500 300 Watt Xenon Light Source

ConMed Linvatec LS7500 300 Watt Xenon Light Source

ConMed Linvatec

LS8000

ConMed Linvatec LS8000 LED Light Source

ConMed Linvatec LS8000 LED Light Source

Integra

MLX-300

Integra Luxtex MLX 300 Xenon Light Source

Integra Luxtex MLX 300 Xenon Light Source

iV

Surgical Eyes

iV Surgical Eyes Integrated LED Light Source

iV Surgical Eyes Integrated HDTV Camera Control Unit with LED Light Source

Karl Storz

20131520

Karl Storz 175 Watt Xenon Nova Light Source

Karl Storz 175 Watt Xenon Nova Light Source

Karl Storz

20132020

Karl Storz 175 Watt Xenon Light Source

Karl Storz 175 Watt Xenon Light Source

Karl Storz

20132120

Karl Storz 175 Watt SCB Xenon Light Source

Karl Storz 175 Watt SCB Xenon Light Source

Karl Storz

20132520

Karl Storz 100 Watt Xenon Light Source

Karl Storz 100 Watt Xenon Light Source

Karl Storz

20132620

Karl Storz Xenon 100 Cold Light Fountain Light Source

Karl Storz Xenon 100 Cold Light Fountain Light Source

Karl Storz

20133020

Karl Storz 300 Watt 20133020 Xenon Light Source

Karl Storz 300 Watt 20133020 Xenon Light Source

Karl Storz

20133120

Karl Storz 300 Watt SCB Xenon Light Source

Karl Storz 300 Watt SCB Xenon Light Source

Karl Storz

20161420

Karl Storz 175 Watt LED Light Source

Karl Storz 175 Watt LED Light Source

Karl Storz

481C

Karl Storz Miniature Cold Light Source

Karl Storz Miniature Cold Light Source

Karl Storz

485C

Karl Storz 485 Light Source

Karl Storz 485 Light Source

Karl Storz

615C

Karl Storz 615 Xenon Light Source

Karl Storz 615 Xenon Light Source

Karl Storz

TL100

Karl Storz CO2MBI LED Cold Light Fountain with Integrated Insufflation Pump

Karl Storz CO2MBI LED Cold Light Fountain with Integrated Insufflation Pump

Luxtec

9300

Luxtec Xenon Series 9000 Supercharged Light Source

Luxtec Xenon Series 9000 Supercharged Light Source, Model 9300

NovelBeam

M1000

NovelBeam M1000 LED Light Source

NovelBeam M1000 LED Light Source

Olympus

CLE-4U

Olympus CLE-4U Cold Light Source

Olympus CLE-4U Cold Light Source

Olympus

CLH-250

Olympus CLH-250 Xenon Light Source

Olympus CLH-250 Xenon Light Source

Olympus

CLK-3

Olympus CLK-3 Cold Light Supply

Olympus CLK-3 Cold Light Supply

Olympus

CLK-4

Olympus CLK-4 Xenon Light Source

Olympus CLK-4 Xenon Light Source

Olympus

CLV-180

Olympus CLV-180 EVIS EXERA II™ Xenon Light Source

Olympus CLV-180 EVIS EXERA II™ Xenon Light Source

Olympus

CLV-190

Olympus Evis Exera III Xenon Light Source

Olympus Evis Exera III Xenon Light Source

Olympus

CLV-S190

Olympus CLV-S190 Visera Elite Xenon Light Source

Olympus CLV-S190 Visera Elite Xenon Light Source

Olympus

CLV-S30

Olympus CLV-S30 Xenon Light Source

Olympus CLV-S30 Xenon Light Source

Olympus

CLV-S40

Olympus CLV-S40 Xenon Light Source

Olympus CLV-S40 Xenon Light Source

Olympus

CLV-S40Pro

Olympus CLV-S40 Pro Xenon Light Source

Olympus CLV-S40 Pro Xenon Light Source

Olympus

CLV-U20

Olympus CLV-U20 Xenon Light Source

Olympus CLV-U20 Xenon Light Source

Olympus

CLV-U40

Olympus CLV-U40 Xenon Light Source

Olympus CLV-U40 Xenon Light Source

Pilling

521318

Pilling Weck 150 Watt Halogen Light Source

Pilling Weck 150 Watt Halogen Light Source

Smith & Nephew

3180

Dyonics AutoBrite II Light Source

Dyonics AutoBrite II Light Source

Smith & Nephew

7206084

Dyonics 300XL Xenon Light Source

Dyonics 300XL Xenon Light Source

Smith & Nephew

Dyobrite 3000

Smith & Nephew Dyobrite 3000 Light Source

Smith & Nephew Dyobrite 3000 Light Source

Snowden Pencer

89-8300

Snowden Pencer 300W Xenon Light Source

Snowden Pencer 300W Xenon Light Source

Stryker

220-170-000

Stryker Q4000 Xenon Light Source

Stryker Q4000 Xenon Light Source

Stryker

220-180-000

Stryker Q5000 Xenon Light Source

Stryker Q5000 Xenon Light Source

Stryker

220-190-000

Stryker X7000 Xenon Light Source

Stryker X7000 Xenon Light Source

Stryker

220-200-000

Stryker X8000 Xenon Light Source

Stryker X8000 Xenon Light Source

Stryker

220-210-000

Stryker L9000 LED Light Source

Stryker L9000 LED Light Source

Stryker

220-220-300

Stryker L10 LED Light Source

Stryker L10 LED Light Source

Stryker

220-220-300-New

[New] Stryker L10 LED Light Source

[New] Stryker L10 LED Light Source

Welch Allyn

90123

Welch Allyn SolarTec 270W Light Source

Welch Allyn SolarTec 270W Light Source

Welch Allyn

90132

Welch Allyn SolarTec 100W Light Source

Welch Allyn SolarTec 100W Light Source

Wolf

4251

Richard Wolf LP Light Source

Richard Wolf LP Light Source
